歐式箱變的組成結構

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2019-09-30 09:28:23
導讀:1、箱體結構: 歐式箱變 的箱體是由:底座、外殼、頂蓋三部分構成。底座一般用槽鋼、角鋼、扁鋼、鋼板等,組焊或用螺栓連接固定成形......

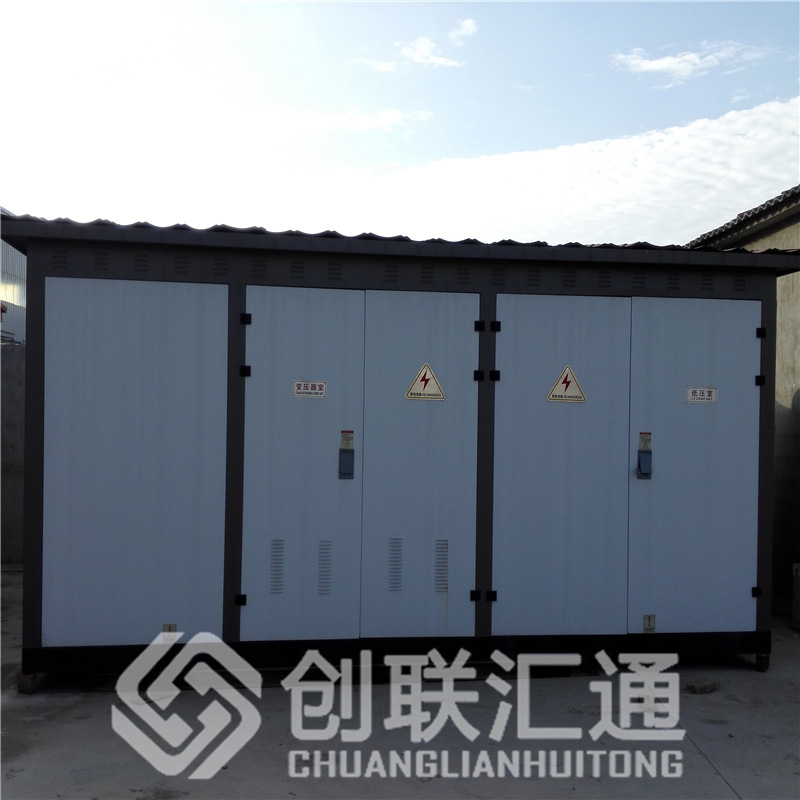

  •  1、箱體結構:
    歐式箱變的箱體是由:底座、外殼、頂蓋三部分構成。底座一般用槽鋼、角鋼、扁鋼、鋼板等,組焊或用螺栓連接固定成形;為滿足通風、散熱和進出線的需要、還應在相應的位置開出條形孔和大小適度的圓形孔。箱體外殼、頂蓋槽鋼、角鋼、鋼板、鋁合金板、彩鋼板、水泥板等進行折彎、組焊或用螺釘、鉸鏈或相關的專用附件連接成形。
    不管哪種材料的箱變殼體,按標準要求必須具備:防曬、防雨、防塵、防銹,防小動物(如蛇)等進入的五防功能。歐式變電站的殼體為防止炎熱夏季強烈的日光輻射,其頂部一般都設有導熱系數較低的隔熱材料作填料。常用的填料有:巖棉板、聚苯乙烯泡沫塑料等。
    在統一設計的傳統“組合式變電站”中,一般在殼體中也填充隔熱填料,這種方法大多數設計者已不在采用,這是因為:隔熱填料雖然能防止炎熱夏季強烈的日光輻射,同時也阻礙了變壓器運行時產生的大量熱量的散發,所以設計者們除保留在殼體上沖百葉窗孔的方法外,同時采用加大散熱面積、加強空氣對流的方法散熱,同時還可減少制造成本。
    歐式箱變的表面處里:歐式箱變表面處里的方法較多,中北方大多采用傳統的噴漆、烤漆、噴塑等方法進行處理;在中南方經濟發達地區,除采用上述方法外,還在水泥板結構的殼體外貼上彩色瓷磚,或貼貼面等方法進行表面處理,特別是置于住宅小區的箱變外觀,與當地建筑物的風格更加協調、統一。
    2、高壓配電裝置結構:
    歐式箱變高壓配電裝置,從進線方式上分為:終端型、環網型兩種;從進線方位上分可分為:從箱體頂部架空進線(傳統箱變用此法較多)和利用高壓電纜溝從地下進出線,這是現代設計較為普遍的采用方法。
    以SF6氣體為滅弧介質的SF6系列負荷開關較多,其成本高于FN-10系列高壓負荷開關。這類開關結構、有帶熔斷器、不帶熔斷器、接地開關等,但一般都裝有帶電顯示器;操作機構一般為手動,也有電動操作的。帶熔斷器的,當回路出現短路故障能自切斷開關,保護電路及變壓器、開關等設備。
    還有以真空為滅弧介質的真空開關,這類開關可以單先使用、也可與熔斷器配用,還可與SF6系列負荷開關串接使用,不過這樣將使成本增大,如用戶無特別要求不須這樣使用。
    高壓計量:高壓配電裝置中,如用戶有高壓計量要求的,還須設置高壓計量柜。
    中各地供電部門,對高壓或低壓計量問題沒有統一的要求。西北地區供電規程規定:變壓器容量大于160KVA時,必須采用高壓計量;高壓計量柜開關必須由供電部門控制。北京、天津等華北地區供電部門則認為:箱式變電站計量應以低壓側為好,這樣,可以提高供電可靠性,減少高壓計量帶來的不穩定因素,對變壓器本身的損耗,可折算成電費,由用戶承擔。
    箱式變電站高壓計量柜的結構一般由:CT、PT、及計量表計,遙控、遙測裝置等構成。
    3、變壓器室結構:
    歐式箱變都設有先立的變壓器室,變壓器室主要由:變壓器,自動控溫系統,照明及安全防護欄等構成。
    變壓器運行時,將在箱變中產生大量的熱量向變壓器室內散發,所以變壓器室的散熱、通風問題是歐式箱變設計中應重點考慮的問題;變壓器運行時,源源不斷的產生大量的熱量,使變壓器室的溫度不斷升高,特別是環境溫度高時,溫度升高更快,所以只靠自然通風散熱往往不能保證變壓器可靠、安全運行;歐式箱變設計中,除變壓器容量較小的箱變采用自然通風外,一般都設計了測溫保護,用強制排風措施加以解決。該系統主要由測量裝置,測變壓器室溫、油溫均可。然后通過手動和自動控制電路,對排風扇是否需要投入,按變壓器可靠、安全運行溫度的設定范圍進行設置控制。
    歐式箱變中,變壓器既可選用油浸式變壓器,也可采用干式變壓器,但由于干式變壓器價格較高,所以在用戶沒有特別要求的情況下,應先選油浸式變壓器、以降低制造成本。變壓器容量一般在100-1250KVA為宜,較大不應超過1600KVA。
    4、低壓室結構設計:歐式箱變的低壓室按工礦企業或住宅小區的使用場合的不同,在設計結構上應有所不同。一般對于工礦企業使用的歐式箱變,應對動力供電、照明供電進行分開設計。在采用低壓計量時,一般情況下,供電局要求對照明用電進行分開計度,這主要是因為照明用電的單位價格,普遍高于動力用電。在住宅小區使用的變電站在結構設計上,則不須考慮動力用電的問題。
  • 歐式箱變低壓室的輸出路數,在結構設計上根據變壓器容量大小和用戶使用需求的不同而不同。變壓器容量小,用戶需求輸出路數較少的可少設;而變壓器容量大,用戶要求輸入出路數多的,可考慮設計路數多一些,還可考慮按帶走廊操作形式進行布局。
