導讀：SCB是一種比較常見的干式變壓器型號，其中sc表示作為三相固定成型的環氧樹脂，B表示低壓是鋁箔式線圈。因此，SC10是10系列三相固定成形的環氧樹脂低壓是鋁箔式線圈的變壓器，SC(

　　SCB是一種比較常見的干式變壓器型號，其中sc表示作為三相固定成型的環氧樹脂，B表示低壓是鋁箔式線圈。因此，SC10是10系列三相固定成形的環氧樹脂低壓是鋁箔式線圈的變壓器，SC(B)是能夠選擇低電壓是鋁箔式線圈的變壓器。這篇文章講的就是10kv級別SCB10系列的干式變壓器。

　　SCB10樹質絕緣干式變壓器是我公司引進外先進技術，由于線圈被環氧樹脂包封，所以難燃，防火體積小，可直接安置在負荷中心。同時科學合理的設計和澆注工藝,電小，噪聲低，散熱能力強，在強迫風冷條件下可以在125%額定負載下長期運行，并配有智能溫控儀，具有故障報警，超溫報警，朝聞挑著，以及黑匣子功能，并通過RS485串口與計算機相連，可以集中監視和控制。

　　產品結構：

　　高壓繞組

　　高壓繞組用帶填料環氧樹脂真空澆注，局放量小，線圈電氣強度高，繞內外壁用玻璃纖維網絡格板增強，增加了線圈的機械強度，提高了產品抗突短路的能力，線圈永不開裂。

　　低壓繞組

　　低壓繞組采用箔式結構，解決了用線繞時軸向螺旋角問題，使安匝更s同時線圈采用軸向冷卻風道，增強了敗熱能力，繞組層間采用了DMD環氧預漫布，整體固化成形。

　　鐵芯

　　鐵芯造用進口優質冷軋硅鋼片，三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封，降低了空載損耗，空載電流和鐵芯城央件和緊固件經持殊表面處理，使產品外觀質量有了進一步提高，

　　溫控系級和冷風系統

　　采用橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，外形美觀等特點，增強了變壓器的過載能來。溫度控制采用智能溫控儀，提高了變壓器運行可靠性。

　　產品特點：

　　1.安全，防火，無污染，可直接運行于負荷中心；

　　2.采用內先進生產技術，機械強度高，抗短路能力強，局部放電量小，熱穩定性好，可靠性高，使用壽命長；

　　3.低損耗，低噪音，節能效果明顯，免維護；

　　4.散熱性能好，過負載能力強，強迫風冷時可提高50%容量運行；

　　5.防潮性能好，適應高濕度和其他惡劣環境中運行；

　　6.體積小，重量輕，占地空間少，安裝費用低。

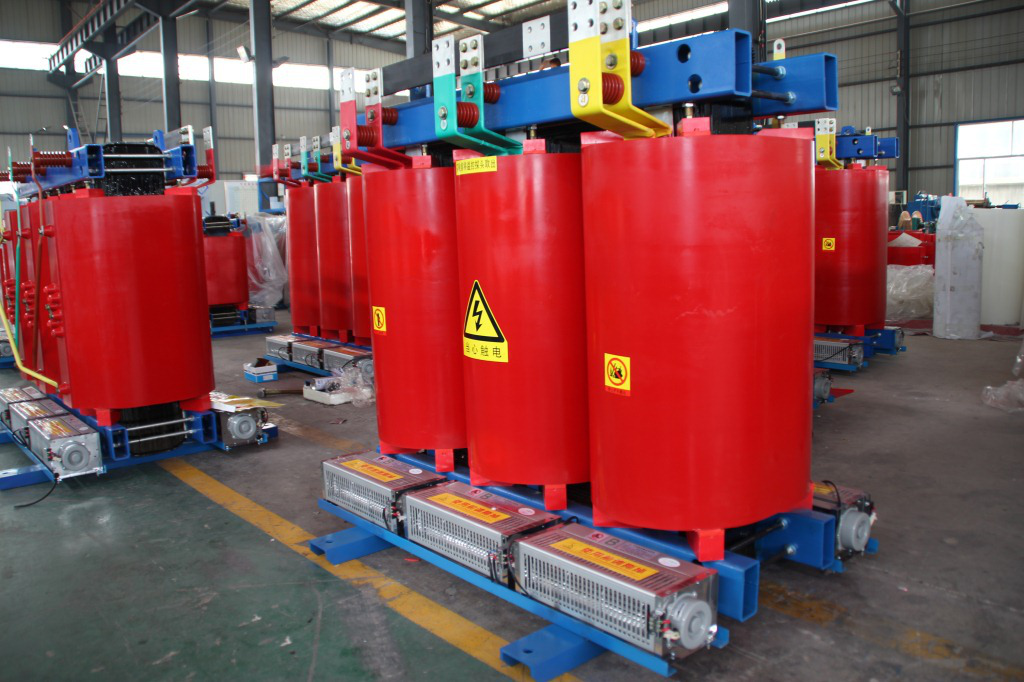

　　產品圖片：

10kv級SCB10系列環氧樹脂干式變壓器

同時干式變壓器在工作時需要注意很多問題，其中較重要的是在干式變壓器的電流和電壓的問題上很好地理解，干式變壓器的電壓是各種分布。干式變壓器的電壓分布在干式變壓器的全身分布，大小不同的電壓控制整體的動作，在電路中起到了比較重要的作用。主要是使干式變壓器的性能穩定的主要原因。由于干式變壓器在進行電壓分布方面比較科學和合理，干式變壓器的電壓分布也是不可忽視的因素。更多干式變壓器的咨詢服務盡在北京創聯匯通電氣。
