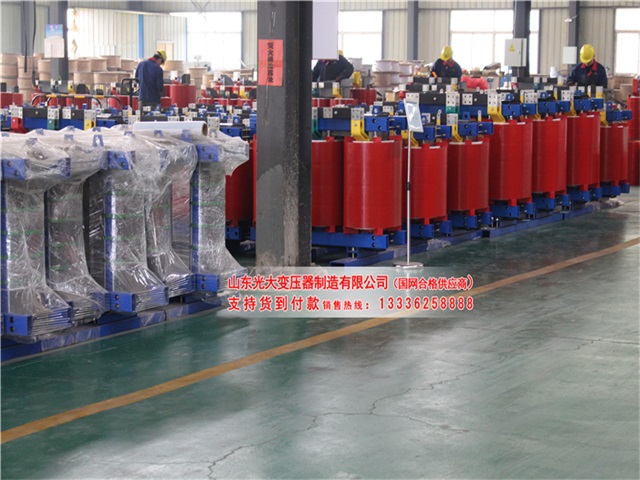

大型干式變壓器

　　所有相同設計、相同額定值的干式變壓器的電氣性能完全相同, 具有互換性, 并且可以并列運行。變壓器的結構應有利于順利地運輸到目的地, 在需現場安裝的附件安裝好后, 變壓器應能立即進入持續工作狀態。

　　3.2.1型式：強迫空氣冷(AF)/自然空氣冷(AN),戶內干式環氧樹脂銅繞組降壓變壓器

　　3.2.2相數：三相

　　3.2.3 連續額定容量(KVA)

　　3.2.4外殼防護等級IP40

　　3.2.5額定電壓(kV)

　　高壓：35

　　低壓：10

　　3.2.6變比：35±2x2.5百分之十/10kV

　　3.2.7頻率：50Hz

　　3.2.8連接方式：

　　高壓：星形 (Y)

　　低壓：三角形接線(△)

　　3.2.10 矢量組別Y，d11

　　3.2.11端子接法和接地方式

　　高壓：35kV電力電纜

　　低壓：銅母線與開關柜直接相接

　　3.2.12絕緣水平(kV)

　　工頻耐壓 ：全波沖擊耐壓

　　高壓 ：80kV 185kV

　　中性點：80kV 185kV

　　低壓 ：30KV 75kV

　　3.2.13絕緣的溫度等級：IEC標準F級

　　3.2.14在1.5倍較大大相電壓下的局部放電量<10pc

　　3.2.15阻抗電壓(在額定電壓、額定頻率和75℃的條件下)：

　　3.3技術性能要求

　　3.3.1 型式: 三相環氧澆注

　　3.3.2設計和結構

　　3.3.2.1 高、低壓繞組采用線繞結構。

　　3.3.2.2 鐵心采用(進口)優良高導磁，低損耗冷軋晶粒取向硅鋼片，采用五步進階梯疊鐵方式。

　　3.3.2.3 高低壓線圈采用特種分段圓筒式結構，提高抗短路沖擊能力;

　　3.3.2.4 高壓側進線采用電纜，低壓側出線采用硬母線

　　3.3.2.5 在自然空氣冷到(AN)時，在正常使用條件下，變壓器可連續輸出額定容量。在強迫空氣冷到(AF)時，變壓器可連續輸出百分之一百五十的額定容量(2h)，且不影響變壓器的使用壽命。

　　3.3.2.6 應配置溫濕系統，溫濕系統應通過予埋在低壓繞組中的熱敏電阻測取溫度信號，直觀顯示各相繞組溫度，并應帶超溫警報信號，溫控器可根據。繞組溫度，控制冷到風機的運行。溫控器布置在變壓器箱體上。

　　干式變壓器及其附件的設計、制造和組裝應使振動較小, 并且能承受三相短路電動力的作用，所有從套管端子和轉換分接頭上引出的導線應接到穩固支持的絕緣材料構成的端子板上。
