直流操作電源系統是發電廠、水電站、變電站、開閉所等不可缺少的二次設備之一，它的可靠性直接影響到發電廠、變電站設備的安全可靠運行。經過近幾年的發展，電力操作電源系統已經普遍采用了閥控密封鉛酸蓄電池組和高頻開關電源模塊組成的充電裝置。高頻開關電源模塊具有轉換效率高、功率密度高、穩壓范圍寬、噪音低、穩壓穩流精度高、紋波系數小、可靠性高、配置靈活等特點，是新一代直流操作電源的主體。直流操作電源還包含一個獨立的監控系統，主要完成對系統的測量、控制，并對所測量到的數據進行運算，判斷、產生各種信號，如報警，顯示、控制輸出等動作。其核心的任務就是監視并保證系統的安全運行，完成蓄電池的智能管理。

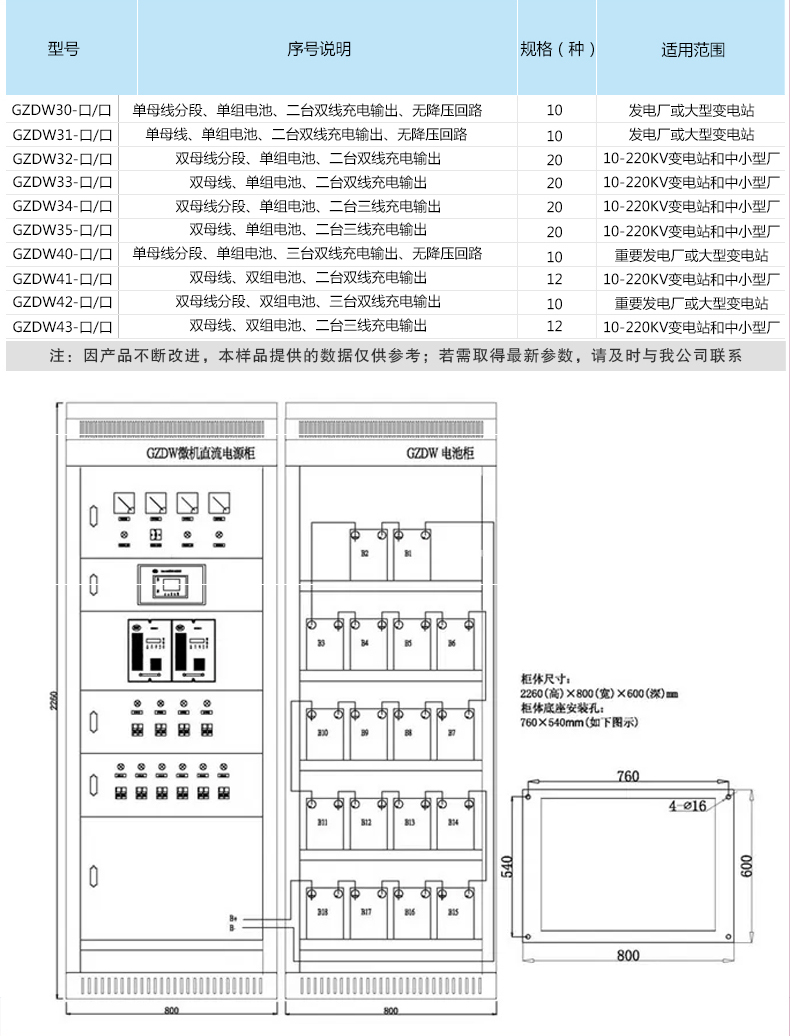

　　GZDW直流屏工作原理

　　(1)正常情況下，由充電單元對蓄電池進行充電的同時并向經常性負載(繼電保護裝置、控制設備等)提供直流電源;

　　(2)當控制負荷或動力負荷需較大的沖擊電流(如斷路器的分、合閘)時，由充電單元和蓄電池共同提供直流電源;

　　(3)當變電所交流中斷時，由蓄電池組單獨提供直流電源。

　　供電模塊工作原理

　　充電單元分別由充電和控制高頻開關電源模塊組成，采用(N+1)冗余設計，〈所謂N+1冗余設計是指：若直流屏滿足正常工作需直流輸出電流為10A的高頻開關模塊3臺，實際該直流屏配置4臺(N+1)，用備份的方式充電模塊向蓄電池組進行均充或浮充電〉，控制模塊也采用(N+1)冗余設計、用備份的方式向經常性負荷(繼電保護裝置、控制設備)提供直流電源。這樣當其中任一臺模塊出現故障后，不會影響裝置的正常工作，使裝置運行的可靠性大大提高。
