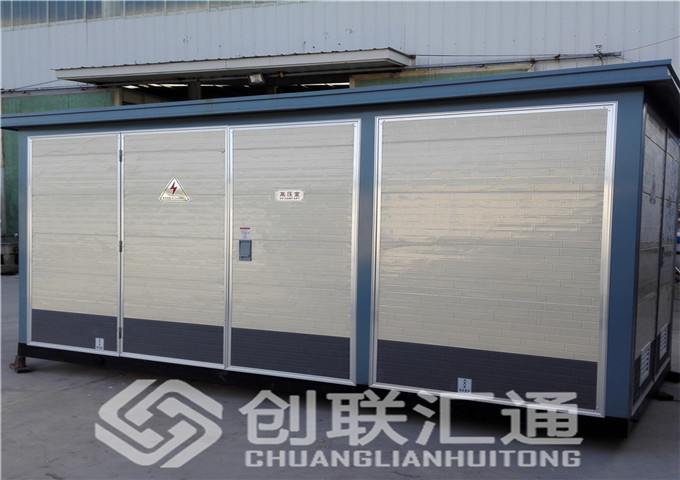

箱式變壓器接線問題
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-08-27 01:40:44
導讀：箱式變壓器要想獲得良好地性能就要有必要關于箱式變壓器的各種操作要進行留意才行，常見的箱式變壓器的銜接和操作是我們比較關心的，箱式變壓器額操作和接線中有必要要做到的
箱式變壓器要想獲得良好地性能就要有必要關于箱式變壓器的各種操作要進行留意才行，常見的箱式變壓器的銜接和操作是我們比較關心的，箱式變壓器額操作和接線中有必要要做到的是銜接正確，并且銜接過程中也是要確保較為基本的銜接的辦法和各種的接法的。
常見的箱式變壓器繞組有二種接法，即“三角形接線”和“星形接線”;在箱式變壓器的聯接組別中“D表明為三角形接線，“Yn”表明為星形帶中性線的接線，Y表明星形，n表明帶中性線;“11”表明箱式變壓器二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。
箱式變壓器的聯接組別的表明辦法是：大寫字母表明一次側(或原邊)的接線辦法，小寫字母表明二次側(或副邊)的接線辦法。Y(或y)為星形接線，D(或d)為三角形接線。數字選用時鐘表明法，用來表明一、二次側線電壓的相位聯系，一次側線電壓相量作為分針，固定指在時鐘12點的方位，二次側的線電壓相量作為時針。“Yn，d11”，其中11便是表明：當一次側線電壓相量作為分針指在時鐘12點的方位時，二次側的線電壓相量在時鐘的11點方位。也便是，二次側的線電壓Uab滯后一次側線電壓UAB330度(或超前30度)。
?
箱式變壓器二個繞組組合起來就形成了4種接線組別：“Y，y”、“D，y”、“Y，d”和“D，d”。我只選用“Y，y”和“Y，d”。由于Y銜接時還有帶中性線和不帶中性線兩種，不帶中性線則不添加任何符號表明，帶中性線則在字母Y后面加字母n表明。n表明中性點有引出線。Yn0接線組別，UAB與uab相重合，時、分針都指在12上。“12”在新的接線組別中，就以“0”表明。現在箱式變壓器廠家運用的箱式變壓器的接線辦法主要有：三角型接法和星型接法兩種。
